硫化儀是橡膠加工行業控制橡膠質量，快速檢驗及橡膠基礎研究應用廣泛的儀器，為橡膠優化配方組合提供了的數據，可測出焦燒時間、正硫化時間、硫化指數及大、小轉矩等參數。

一、硫化儀構造與原理：

 1、機械部分：由外殼、上下模、1.7HZ擺動機構、測力傳感器組成；
 2、空氣控制系統：由開合模的氣缸、電磁閥，門控系統和空壓機四部分組成；
 3、電控系統：由測溫系統和控溫系統組成；
 4、測試系統：主要由微處理器、計算機控制系統、數據獲取器、交流器、數據處理器、電機控制、報告打印機組成。

二、硫化儀技術規格：
1、執行標準：ASTMD5289-95    ISO6502-1999（E）   GB/T16584-1996
2、測溫范圍：室溫--200℃
3、測溫精度：100--200℃時，±0.01℃
4、控溫穩定度：100--200℃時，±0.1℃
5、設定范圍：0--200℃；設定小單位：0.1℃
6、溫度顯示范圍：0--200℃；顯示分辨率：0.01℃
7、設定時間范圍：0--200分鐘；
8、自動量程切換：根據實際力矩自動增加和減少（5-20N.m）
9、扭矩顯示精度：0.001N.m
10、電源：～220V±10%，50±1Hz，必須要良好接地
11、壓縮空氣：0.4Mpa 由氣動調節閥控制
12、擺動頻率：100次/分鐘（約1.7HZ）
13、環境溫度：常溫--40℃，相對濕度＜80%（空氣中不含腐蝕性氣體）
14、質量：約200kg   功率：1KW
15、外型尺寸約：650X650X1100（mm）

三、硫化儀數據處理要求：

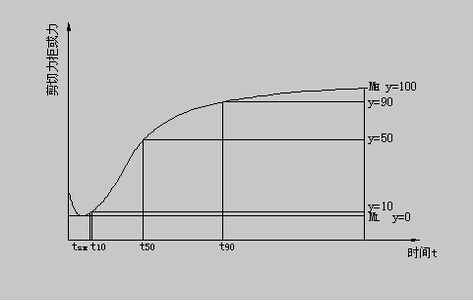

繪制格式、曲線、參數如下圖1所示
ML：小轉矩
MH：大轉矩
TS1（早期硫化時間、焦燒時間）：ML＋0.1Nm  即在ML的基礎上增加0.1N·m力矩時所對應的時間，以分鐘計算。
TS2（早期硫化時間、焦燒時間）：ML＋0.2Nm  即在ML的基礎上增加0.2N·m力矩時所對應的時間，以分鐘計算。
T10（初始硫化時間）：ML （MH-ML）×10% 既轉矩達到此值時所對應的時間，以分鐘計算。
T30（能評定的硫化時間）：ML （MH-ML）×30% 既轉矩達到此值時所對應的時間，以分鐘計算。
T50（能評定的硫化時間）：ML （MH-ML）×50% 既轉矩達到此值時所對應的時間，以分鐘計算。
T70（能評定的硫化時間）：ML （MH-ML）×70% 既轉矩達到此值時所對應的時間，以分鐘計算。
T90（經常采用的佳硫化時間）：ML （MH-ML）×90% 既轉矩達到此值時所對應的時間，以分鐘計算。
VC（硫化速度指數）：VC=100/（T90-TS1）
